Machu Picchu · Hydraulic Engineering · World Heritage
水の建築
HYDRAULIC CITY
標高2,430m ── 雨と水源を完璧に制御した土木設計
年間約2,000mmの雨が降るマチュピチュで、インカは水をどう集め、どう流し、どう守ったのか。
749mの水路・16の噴水・129の排水口・地下の砕石層——見えない工学が都市を支えていた。
水の供給システム
Water Supply · Spring to City

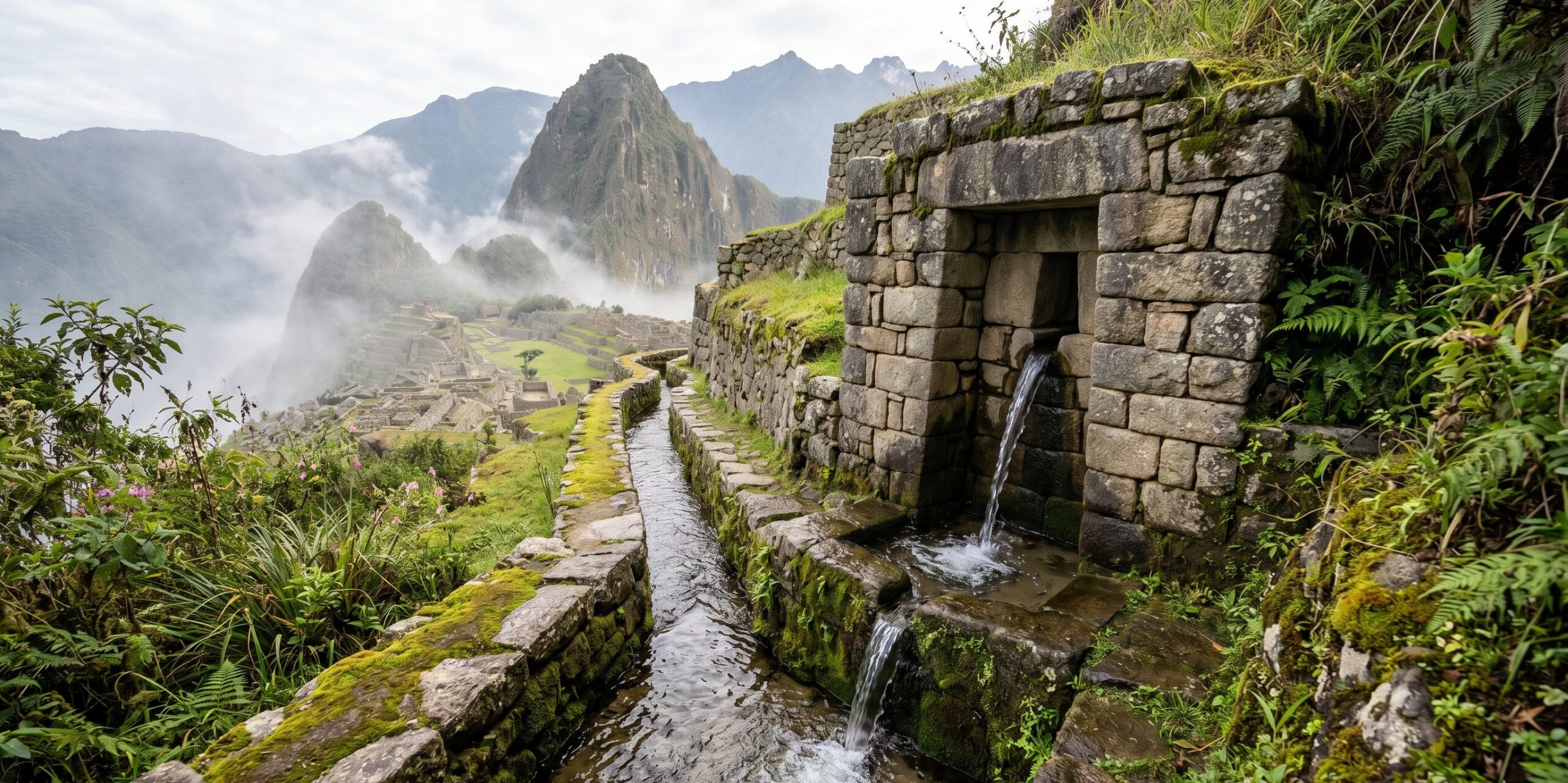

マチュピチュの水源は、山の北斜面にある自然の湧き水だった。水はポンプも機械も使わず、重力だけで石張りの水路を流れ、749m先の都市中央まで届けられた。
この水路の設計で重要なのが勾配3%という数値だ。緩すぎると水が止まり、急すぎると水路が削れてしまう。インカの土木技術者たちは、水が安定して流れ続ける最適な傾きを実験と経験から導き出していた。
WATER FLOW SYSTEM ── 水の流れと設計仕様
排水と地盤の工学
Drainage & Ground Engineering
建設労力の約60%が地下に費やされた。人々が見る石壁よりも、見えない基礎・排水・地盤安定化の方が工事量として大きかった。
年間約1,940mmという豪雨地帯で都市を維持するには、雨水の管理が死活問題だった。インカが構築したのは、地表・地中・壁面の3層に及ぶ排水システムだった。
| 排水設備 | 数量・規模 | 機能 |
|---|---|---|
| 壁面・建物の排水口 | 129か所 | 壁際の水を外へ逃がし基礎の弱体化を防ぐ |
| 広場地下の砕石層 | 約1m厚 | 透水係数160m/日・貯水量150L/㎥の排水装置として機能 |
| インターセプター排水路 | 斜面上部に設置 | 上からの水を受け止め、生活水路・地すべり地点へ流れ込まない |
| 段々畑の地下構造 | 多層構造（4層） | 雨水を素早く下へ通しながら表土の流出を防ぐ |

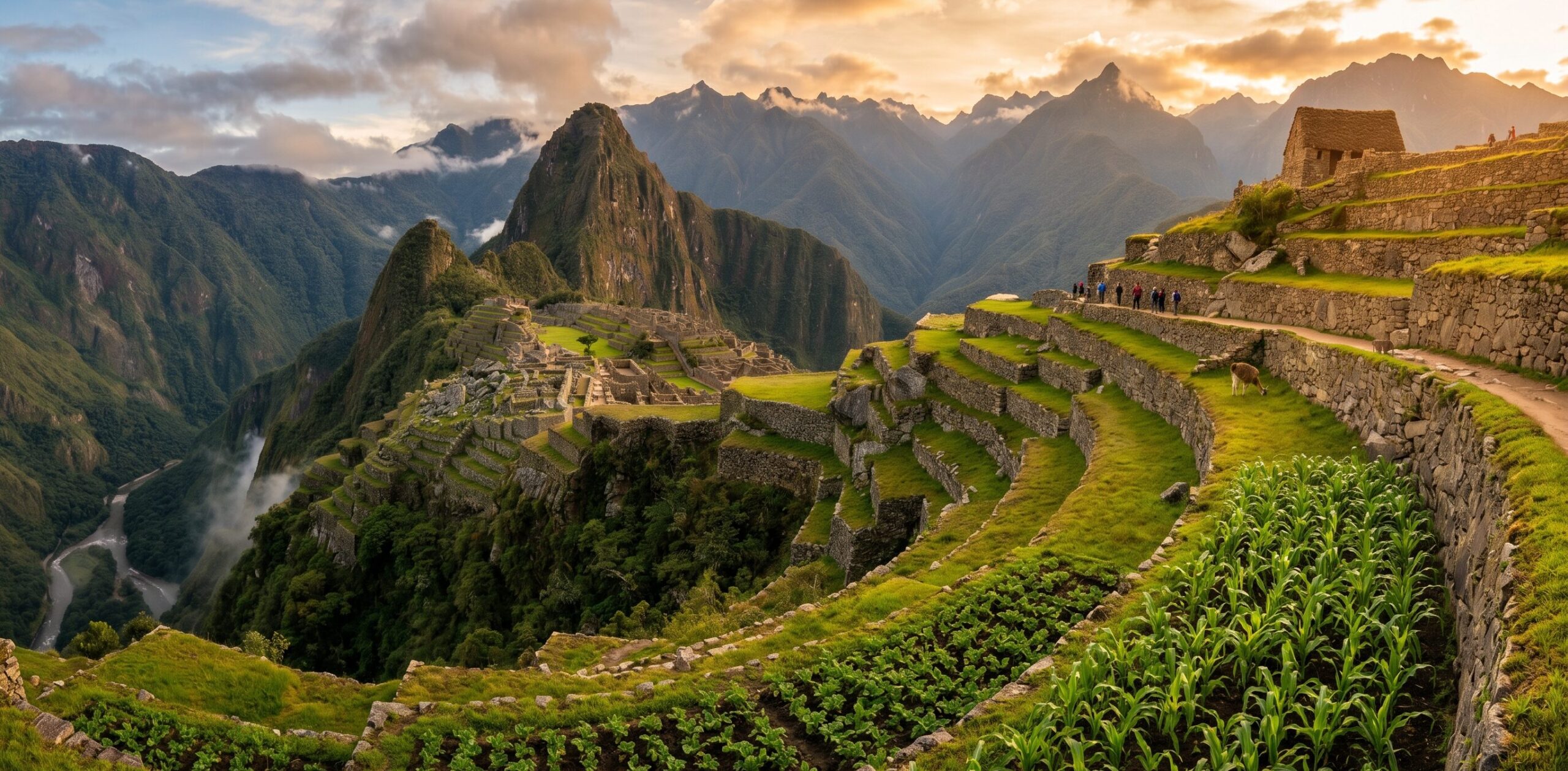

段々畑（アンデネス）の多層構造
自由研究に使おう
Research Guide · All Grade Levels
マチュピチュの水と排水は、理科・算数・社会・工学を横断する自由研究テーマです。学年に合わせた切り口を選んでみましょう。
💧 小学生向け（4〜6年生）
「インカの人は山の上で
どうやって水を使ったの？」
〜ポンプなし・電気なしで水を届けたひみつ〜
🎯 研究のテーマ
マチュピチュは山の上にあるのに、16個の噴水があって水が使えました。電気もポンプも使わずに水を運んだしくみを調べてみましょう！
🔍 調べるポイント（3つ）
ホースやストローで「傾きが変わると水の速さはどう変わるか」を実験。勾配3%の意味を体験で理解しよう。
マチュピチュの写真から排水口を探してみよう。なぜそんなに多くの排水口が必要だったか、年間雨量から考えよう。
ペットボトルに石・砂利・砂・土を層にして積み、水を注いでどう流れるか観察しよう。
🛠️ まとめ方のアイデア
💡 まとめの見出し例
おぼえておきたいキーワード
重力
勾配
噴水
排水口
段々畑
アンデネス
🌊 中学生向け
「インカの水管理は
なぜ500年後も機能するのか」
〜理科×数学×地理の横断テーマ〜
🎯 研究テーマ
水路の勾配・流量・断面積の数値を分析し、インカの水路設計が現代の水理学の観点からどれほど合理的かを検証してみましょう。
📐 理科・数学の切り口：流量計算
🌍 地理の切り口：豪雨と排水設計
東京の年間雨量（約1,530mm）と比較。129か所の排水口がなぜ必要だったか、雨水の体積を計算して説明する。
なぜ目に見えない部分にそれほどの労力を使ったか、地すべり・基礎崩壊のリスクと関連づけて論じる。
重要用語リスト
勾配
透水係数
インターセプター
アンデネス
砕石層
📊 高校生向け
「マチュピチュの水管理システムの
水理学的・工学的分析」
〜水理学×土木工学×文明史の学際論考〜
🎯 研究テーマ（仮説型）
マチュピチュの水供給・排水システムは、現代の水理学・土木工学の基本原則（開水路流れ・透水層設計・インターセプトドレイン）と機能的に等価な設計を、経験的手法のみで実現していた。本研究はこの命題を定量データから検証する。
⚙️ 定量分析の軸
📚 参照できる主要資料
論文頻出キーワード
マニング式
透水係数
インターセプトドレイン
多層フィルター
安全率
土質工学
